Präzisionskaltstauchen in seiner besten Form.
Die Drei-Stationen-Kaltstauchmaschine ist eine Kaltstauchmaschine mit drei Arbeitspositionen, die hauptsächlich zur Herstellung gewöhnlicher Innen- und Außensechskantschrauben und -muttern verwendet wird. Mit dieser Anlage können mehrere Teile gleichzeitig bearbeitet werden, was die Produktionseffizienz erheblich verbessert. Das Arbeitsprinzip der Drei-Stationen-Kaltstauchmaschine besteht darin, eine mit hoher Geschwindigkeit rotierende Form zu verwenden, um das Metallmaterial auf einmal in die gewünschte Teileform zu bringen.
 |
 |
 |
| Modell | Einheit | XBF-63S | XBF-83S | XBF-83L | XBF-103S | XBF-103L | XBF-133S | XBF-133L |
| Schmiedestation | NEIN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Schmiedekraft | Kgs | 35,000 | 60,000 | 60,000 | 80,000 | 80,000 | 115,000 | 115,000 |
| Hauptmotor | KW | 11 | 18.5 | 18.5 | 22 | 22 | 30 | 30 |
| Schaftlänge des Rohlings | mm | 10-50 | 15 -80 | 25-110 | 15-70 | 30- 160 | 20- 100 | 70-210 |
| Maximaler Trennschnittdurchmesser | mm | Φ8 | Φ10 | Φ10 | Φ12 | Φ12 | Φ15 | Φ15 |
| Maximale Abschneidelänge | mm | 70 | 110 | 135 | 105 | 192 | 145 | 250 |
| Geschwindigkeitsbereich | Stück/min | 16-240 | 120-200 | 105- 180 | 120-200 | 80-140 | 95-160 | 60-100 |
| Stanzform.dia | mm | Φ30*45L | Φ35*50L | Φ30*50L | Φ45*59L | Φ45*59L | Φ63*69L | Φ55*70L |
| Stempeldurchmesser | mm | Φ40*90L | Φ45*120L | Φ45*140L | Φ53*115L | Φ53*112L | Φ60*130L | Φ60*179L |
| Hauptstempel.dia | mm | Φ50*85L | Φ60*125L | Φ60*150L | Φ75*108L | Φ75*200L | Φ86*135L | Φ86*265L |
| Hauptschieberegler Hub | mm | 110 | 146 | 192 | 150 | 280 | 200 | 350 |
| P.K.O.Schlaganfall | mm | 20 | 16 | 16 | 15 | 15 | 26 | 25 |
| K.O.Schlaganfall | mm | 52 | 100 | 115 | 80 | 162 | 102 | 230 |
| Steigung | mm | 60 | 78 | 70 | 90 | 90 | 98 | 110 |
| Anwendbarer Schraubendurchmesser | mm | 3-6 | 5-8 | 5-8 | 6-10 | 6-10 | 8-13 | 8-13 |
| Ungefähres Gewicht | Ton | 8 | 10 | 14 | 15 | 20 | 20 | 31 |
Die Drei-Stationen-Kaltstauchmaschine eignet sich für die Herstellung gewöhnlicher Innen- und Außensechskantschrauben und -muttern durch Anpassung der Formen und Prozessparameter. Diese Teile werden in der Regel für die allgemeine mechanische Montage verwendet, bei der ein großer Bedarf, aber relativ geringe Anforderungen an Präzision und Festigkeit bestehen. Aufgrund ihrer hohen Effizienz und Präzision ist die Drei-Stationen-Kaltstauchmaschine in der Herstellung von Verbindungselementen weit verbreitet.
 |
 |
 |

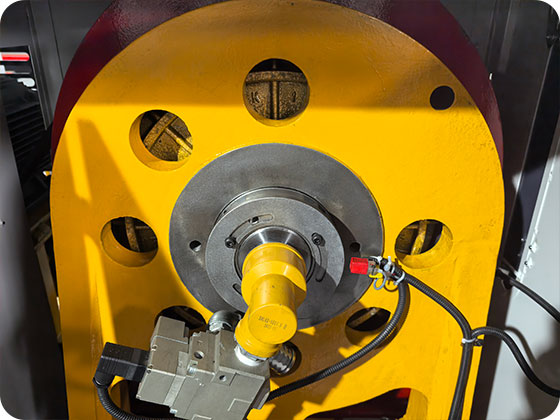

Drei-Stationen-Kaltstauchmaschinen verwenden in der Regel Öffnungs- und Schließklammern zum Transport von Werkstücken, wobei die Öffnungs- und Schließzeit jeder Klammer individuell eingestellt werden kann. Die wichtigsten Aktionsmechanismen wie Schneiden, Auswerfen der Matrize und Vorschub werden durch Pleuelstangen angetrieben. Darüber hinaus verfügt die Dreistationen-Kaltstauchmaschine über eine pneumatisch gesteuerte Kupplung und Bremse, die es dem Hauptmotor ermöglicht, im Leerlauf zu starten, was die Fehlersuche an der Werkzeugmaschine erleichtert.
 |
 |
 |
